商品事例

ワーク幅を選ばないチャック方法

幅１５０ｍｍ×厚み１ｍｍ以内のワークであれば取り付け可能です。
また、同じ厚みであれば（ワーク幅の計が１５０ｍｍ以内）並べてチャックする事もできます。

豊富な試験条件を実現

曲げＲ半径は５～８０mm（ワーク厚＝０の場合）、ストロークは０～±６０mmまで変更する事ができます。
試験速度を１０～９０r/minまで可変出来る事により、何パターンもの耐久試験が可能となります。



常に試験状況の確認が可能

耐久試験中に発生した変化を見え易くする為、ワークの押えプレートを透明にしています。
オプションにて安全カバー（透明）もご用意できます。

対象ワーク

ＦＰＣ、ＦＦＣ、フレキシブルディスプレイ、フレキシブル太陽電池、フレキシブル照明、等

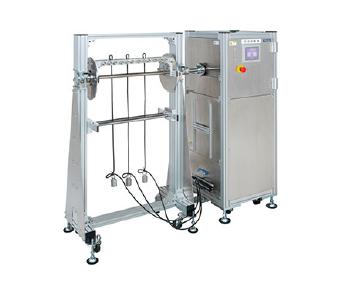

同じ内容での屈曲試験であればまとめて実施

屈曲試験機 自立型にセットするだけで、ワークを１２本まで同時に試験することが可能になります。
それぞれ独立したチャックを採用している為、ワークのクランプ作業が容易にできます。
※断線検知（標準）６回路／面板　（カスタム対応）１２回路／面板

試験運転の高速化が可能

屈曲角度±９０°であれば９０ｒｐｍでの試験動作が可能です。
振れ止め治具を上下に移動する事ができ、ワークの暴れを抑えられる最適の位置に固定できます。
※曲げＲ治具のサイズアップやワークにより、運転速度が制限される可能性があります。

面状ワークも取り付け可能

それぞれ独立したチャック部分は仕切りを設けていませんので、許容範囲内であれば自由にワークをセットする事ができます。
